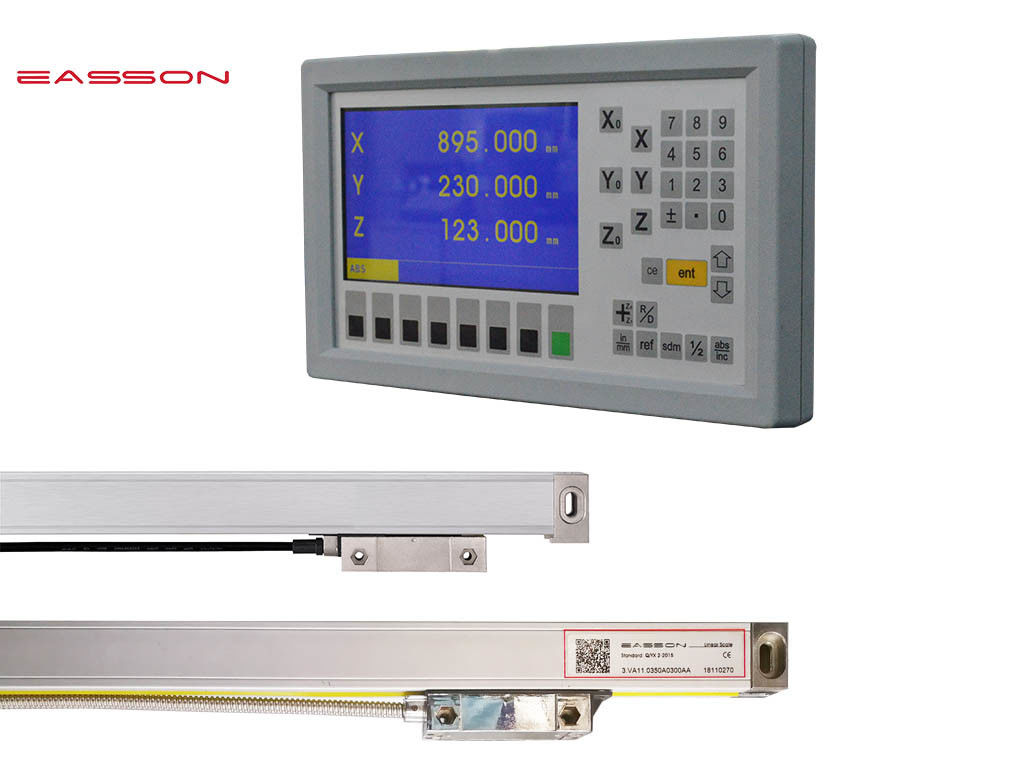

Bộ mã hóa kỹ thuật số tuyến tính quang Dro Máy tiện phay Easson GS30

Bộ mã hóa kỹ thuật số tuyến tính quang Dro Máy tiện phay Easson GS30
Bộ mã hóa kỹ thuật số tuyến tính quang Dro Máy tiện phay Easson GS30

Hình ảnh lớn :  Bộ mã hóa kỹ thuật số tuyến tính quang Dro Máy tiện phay Easson GS30

Thông tin chi tiết sản phẩm:
Nguồn gốc: CHND Trung Hoa
Hàng hiệu: Easson
Chứng nhận: CE
Số mô hình: EA-926
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: thùng giấy
Thời gian giao hàng: 3 ngày làm việc
Điều khoản thanh toán: T/T
Khả năng cung cấp: 1000 bộ mỗi tháng

Bộ mã hóa kỹ thuật số tuyến tính quang Dro Máy tiện phay Easson GS30

Sự miêu tả
Tên: Bộ mã hóa vị trí tuyệt đối từ khóa: Quy mô tuyệt đối
Đăng kí: Máy phay, máy tiện, máy mài, máy khoan Nguồn cấp: 110V - 220V, 50Hz
ngôn ngữ: 20 lựa chọn độ phân giải màn hình: 0,1µm, 0,5µm, 1µm, 5µm
tổng sức mạnh: 3 Kg Tín hiệu đầu ra: TTL
Điểm nổi bật:

Bộ mã hóa kỹ thuật số tuyến tính quang Dro

,

Bộ mã hóa kỹ thuật số tuyến tính 110V

,

Bộ mã hóa tuyến tính quang 220V

Máy tiện phay Easson GS30 Bộ mã hóa kỹ thuật số tuyến tính quang Dro

Bộ mã hóa quang hoạt động bằng cách đếm các dấu đánh dấu bằng nguồn sáng và bộ tách sóng quang.Chúng thường chuyển đổi sự phân bố ánh sáng thành hai tín hiệu điện hình sin, được sử dụng để xác định vị trí tương đối giữa đầu quét và thang đo.



Sản vật được trưng bày


Bộ mã hóa kỹ thuật số tuyến tính quang Dro Máy tiện phay Easson GS30 0

Bộ mã hóa kỹ thuật số tuyến tính quang Dro Máy tiện phay Easson GS30 1


Thông số sản phẩm đọc kỹ thuật số



Số mô hình EA-926
số trục 2 và 3 Trục
Hiển thị trục 0,1μm, 0,5μm, 1μm, 5μm
Đầu vào tín hiệu Tín hiệu cầu phương A/B
Dải điện áp AC110V - 220V / 50Hz - 60Hz
Trọng lượng (kg) 3
tần số đầu vào 2MBHz
Bàn phím thao tác Nút cảm ứng nhẹ
Nhiệt độ hoạt động 0℃ - 45℃
Nhiệt độ bảo quản -40℃ - 55℃
độ ẩm tương đối ≤ 95%
đầu vào 2 hoặc 3 bộ mã hóa tuyến tính
Tiêu chuẩn EMC

IEC61000-4-2 / ​​GB / T 17799-2

IEC61000-4-4 / GB / T 17799-4

IEC61000-4-5/GB/T 17799-5




Thang đo tuyến tính quang học |Thang đo tuyến tính |Cân kính quang họcSự chỉ rõ



  GS10 GS11 GS12 GS13 GS30 GS31 GS32 GS33
tiêu chuẩn đo lường Thang thủy tinh - Chu kỳ cách tử: 20μm (0,02mm)
Hệ thống phát hiện quang học Hệ thống hồng ngoại truyền: chiều dài sóng 880mm
Hệ thống mang trượt Hệ thống hỗ trợ năm vòng bi dọc Hệ thống hỗ trợ năm vòng bi dọc
Nghị quyết 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
Du lịch đo lường 100-1200mm Mỗi 50mm cho mỗi chiều dài Spec. Mỗi 50mm cho mỗi chiều dài Spec.
1300-3000mm Không có sẵn Mỗi 50mm cho mỗi chiều dài Spec.lên đến 500mm
Sự chính xác 100-450mm ±8μm ±5μm ±8μm ±5μm ±8μm ±5μm ±8μm ±5μm
500-800mm ±10μm ±8μm ±10μm ±8μm --
1050-2000mm ±15μm ±12μm ±15μm ±12μm --
1300-3000mm -- --
Độ lặp lại 2μm (0,002mm)
độ trễ 3μm (0,003mm)
Sự bảo vệ IP53
Nguồn cấp điện áp một chiều 5V ± 5%
Tín hiệu đầu ra TTL TTL 422 422 TTL TTL 422 422





Kích thước cài đặt


GS10 / GS11 / GS12 / GS13 Series (đo chiều dài từ 50 đến 1000mm)

Easson GS20 1300-3000mm digital readout Linear Scale for machine tools





Dòng GS30/GS31/GS32/GS33(đo chiều dài từ 50 đến 500mm)

Easson GS20 1300-3000mm digital readout Linear Scale for machine tools







DSUB 9PIN

Easson VS Series 1um Milling & Lathe Machine Optical Linear Scale With Digital Readout

GHIM TTL 422A
Dấu hiệu Cáp Dấu hiệu Cáp
1 —— —— MỘT- Màu vàng
2 0V Quả cam 0V Trắng
3 —— —— B- Màu đỏ
4 GND GND GND GND
5 —— —— R- Màu đen
6 Một Màu vàng Một Màu xanh lá
7 5V Màu đỏ 5V Màu nâu
số 8 b Màu xanh lá b Màu xanh da trời
9 r Màu nâu r Xám





Hiệu chuẩn 100% bằng laze


Bộ mã hóa kỹ thuật số tuyến tính quang Dro Máy tiện phay Easson GS30 5

Tất cả các bộ mã hóa tuyến tính của Easson đều được kiểm tra và hiệu chuẩn bằng giao thoa kế laser để đảm bảo độ chính xác của phép đo sản phẩm.



Báo cáo chính xác


Bộ mã hóa kỹ thuật số tuyến tính quang Dro Máy tiện phay Easson GS30 6
