Thông tin chi tiết sản phẩm:
|
| Tên: | Máy tiện Dro | Từ khóa: | Cần bán máy tiện Dro |
|---|---|---|---|
| Ứng dụng: | Máy Phay, Máy Tiện, Máy Xay, Máy Khoan | Quyền lực: | 110V - 220V, 50Hz |
| Ngôn ngữ: | Tiếng Trung, Tiếng Anh | Độ phân giải hiển thị: | 0,1µm, 0,5µm, 1µm, 5µm |
| tổng sức mạnh: | 1,5 kg | Tín hiệu đầu ra: | TTL |
| Độ phân giải hiển thị: | 0,1μm, 0,25μm, 0,5μm, 1μm,2,5μm 5μm,10μm,25μm,50μm,100μm | Loại mã hóa: | gia tăng |
| Kiểu cài đặt: | liên hệ | Điện áp cung cấp: | 110V - 220V, 50Hz |
| Nhiệt độ hoạt động: | -10 ° C đến +70 ° C. | keword: | Hệ thống đọc kỹ thuật số |
| Mục: | Máy phay, máy tiện, máy mài, máy khoan | ||
| Làm nổi bật: | Bộ mã hóa tuyến tính quang học 3 trục với phần mềm đa ngôn ngữ,Bộ mã hóa tuyến tính quang học với bộ nhớ khi mất điện,Bộ mã hóa quang học cho máy công cụ để tăng cường hiệu suất |
||
2 trục Công cụ đo lường Máy nghiền xoắn Máy nghiền máy Optical Linear Encoder

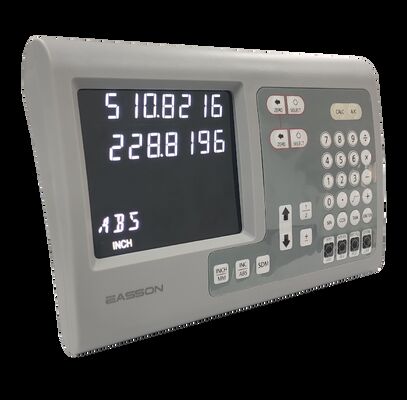

BM DRO được sử dụng cho các máy khác nhau như máy xay, máy quay, máy khoan và máy nghiền bằng cách đặt tham số trong DRO.Nó có rất nhiều khả năng xử lý đồ họaVí dụ như chức năng R, vị trí lỗ đường trong máy xay.
Parameter sản phẩm hệ thống đọc số
| Loại mô hình | 1600-2 | ||
| Số trục | 2 trục / 3trục | ||
| Trình hiển thị trục | 0.1μm, 0.25μm0.5μm, 1μm,2.5μm5μm,10μm,25μm,50μm,100μm | ||
| Nhập tín hiệu | TTL | ||
| Cung cấp điện | AC110 V - 220 V | ||
| Trọng lượng ròng (kg) | 1 | ||
| Tần số đầu vào | 2 MB Hz | ||
| Khóa phím hoạt động | Nút chạm nhẹ | ||
| Nhiệt độ hoạt động | 0°C - 45°C | ||
| Nhiệt độ lưu trữ | -40°C - 55°C | ||
| Độ ẩm tương đối | ≤ 95% | ||
| Các đầu vào | 2 hoặc 3 quy mô tuyến tính | ||
Kiểm tra EMC

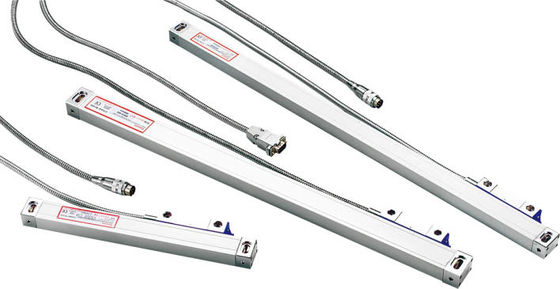

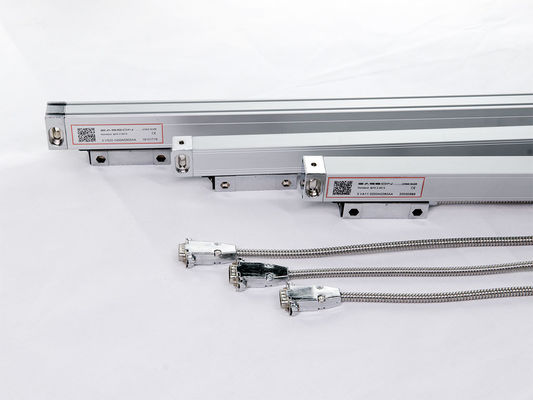

Kích thước quang học tuyến tính Kích thước quang học kínhThông số kỹ thuật
| VS10 | VS11 | VS12 | VS13 | VS20 | VS21 | VS22 | VS23 | ||
| Tiêu chuẩn đo | Thang kính lưới - Thời gian lưới: 20μm (0,02mm) | ||||||||
| Hệ thống phát hiện quang | Hệ thống hồng ngoại truyền: bước sóng 880mm | ||||||||
| Hệ thống mang slide | Hệ thống hỗ trợ 5 vòng bi thẳng đứng | ||||||||
| Độ phân giải hiển thị | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Hành trình đo lường | 50-1200mm | Mỗi 50mm | Không có sẵn | ||||||
| 1300-3000mm | Không có sẵn | Mỗi 100mm | |||||||
| Độ chính xác | 50-450mm | ±3μm - ±5μm | -- | ||||||
| 500-800mm | ±10μm | ± 5μm | ±10μm | ± 5μm | -- | ||||
| 1050-2000mm | ±10μm | ± 5μm | ±10μm | ± 5μm | -- | ||||
| 1300-3000mm | -- | ± 10μm/m | |||||||
| Khả năng lặp lại | 2μm (0,002mm) | ||||||||
| Bị loạn thần kinh | 3μm (0,003mm) | ||||||||
| Bảo vệ | IP 53 | ||||||||
| Nguồn cung cấp điện | DC 5V ± 5% | ||||||||
| Tín hiệu đầu ra | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Kích thước cài đặt
Dòng VS10 / VS11 / VS12 / VS13
Giao diện kết nối
DSUB 9PIN
| Mã PIN | TTL | 422A | ||
| Tín hiệu | Cáp | Tín hiệu | Cáp | |
| 1 | ️ | ️ | A- | Màu vàng |
| 2 | 0V | Cam | 0V | Màu trắng |
| 3 | ️ | ️ | B- | Màu đỏ |
| 4 | GND | GND | GND | GND |
| 5 | ️ | ️ | R- | Màu đen |
| 6 | A | Màu vàng | A | Xanh |
| 7 | 5V | Màu đỏ | 5V | Màu nâu |
| 8 | B | Xanh | B | Màu xanh |
| 9 | R | Màu nâu | R | Xám |
100% hiệu chuẩn bằng laser
Tất cả các thang đo tuyến tính quang học Easson được kiểm tra riêng lẻ và hiệu chuẩn bởi bộ can thiệp laser nội bộ của chúng tôi để đảm bảo độ chính xác đo lường tuân thủ 100% các thông số kỹ thuật.
