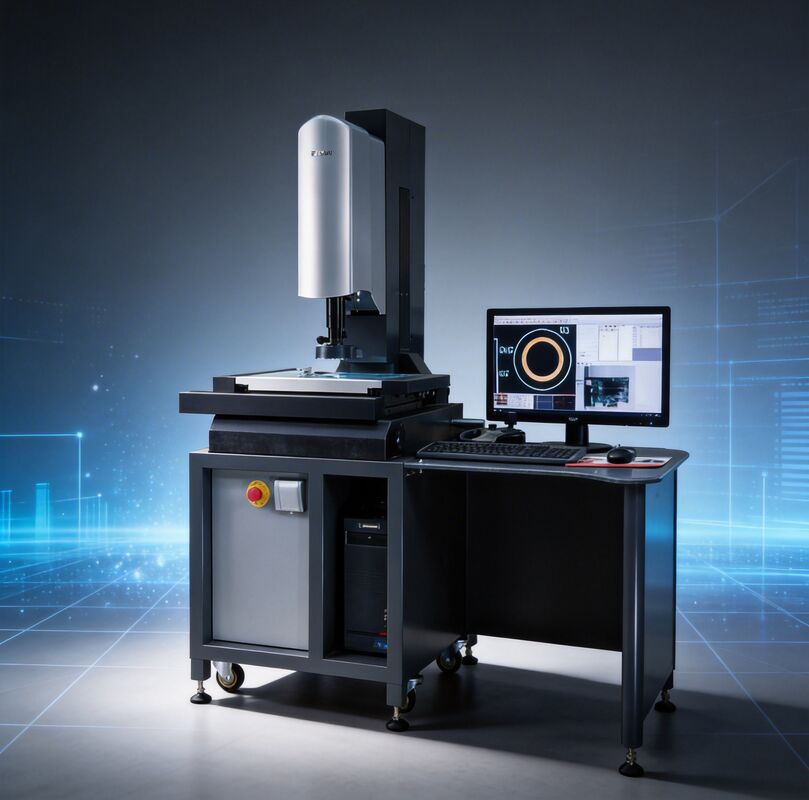

Máy đo video SP3020 Vmm theo Thang đo tuyến tính tuyệt đối 0,01um 3 trục

SP-3020 Máy đo hình ảnh hình ảnh tự động với 3 trục 0,01μm Thang đo tuyến tính tuyệt đối

Ứng dụng thiết bị

SPARTAN 3020 Máy đo video được sử dụng rộng rãi trong các điện tử chính xác khác nhau, công nghệ wafer, công cụ cắt, nhựa, lò xo, các bộ phận dán, kết nối, khuôn, quân sự,sao chép hai chiều, vẽ, phát triển kỹ thuật, nhựa kim loại, bảng PCB, cao su dẫn, kim loại bột, vít, bộ phận đồng hồ, điện thoại di động, ngành công nghiệp dược phẩm, thiết bị sợi quang,Kỹ thuật ô tô, hàng không vũ trụ, các trường đại học, viện nghiên cứu khoa học và các lĩnh vực khác có nhiều ứng dụng.

Nguyên tắc hoạt động

Khi đặt một mảnh làm việc trên bàn làm việc, hình ảnh của nó được chụp và xuất sang máy tính thông qua truyền hoặc phản chiếu ánh sáng của thiết bị, sau đó bằng cách sử dụng các chức năng phần mềm như video,đo lường cùng với bàn làm việc dịch, phối hợp thu thập, người dùng có thể thực hiện các phép đo như vòng tròn, đường thẳng, khoảng cách đến mảnh làm việc.

Thông số kỹ thuật

Đặc điểm

1.Các trục X / Y / Z 3 của Absolute Linear Scale được nghiên cứu và phát triển độc lập, với độ phân giải lên đến 0,01 μm

2. F3 cao độ chính xác khóa vòng tròn ống kính zoom tự động.

3. Đặc biệt thiết kế bộ điều khiển chuyển động của máy đo Vision sử dụng truyền Ethernet, đó là hệ thống hiệu quả và đáng tin cậy, có thể giải quyết nhược điểm của truyền USB không ổn định.

4. Cảm biến CMOS độ phân giải cao của bộ xử lý hình ảnh SONY để đảm bảo hình ảnh rõ ràng và không bị bẩn.

5. Nguồn ánh sáng lên sử dụng tám khu vực phân vùng hệ thống kiểm soát ánh sáng độc lập, và các yếu tố phát ra ánh sáng sử dụng LED suy giảm thấp để kéo dài tuổi thọ hoạt động.

6. Phần mềm đo lường đa chức năng, kết quả đo lường có thể được xuất thành DXF, Word, Excel, PDF và các định dạng khác.

F3 ống kính phóng to tự động vòng kín chính xác cao

Kết hợp với độ chính xác cao, độ phân giải cao quy mô vòng phát triển và thiết kế bởi ống kính F3 của Easson, hoàn toàn đóng vòng phản hồi vị trí, bao gồm chức năng ánh sáng đồng trục,lỗi lặp lại nhiều hình ảnh do khoảng cách truyền bánh răng được loại bỏ để Cải thiện khả năng lặp lại của phép đo tổng thể.

21 Lệnh Bồi thường khối lượng

Máy đo tầm nhìn Easson được sử dụng với hệ thống điều khiển mạng AR series bao gồm 21 lệnh bù khối lượng,với đọc bộ mã hóa tuyến tính tốc độ cực cao và tích hợp EAD (máy giải mã quy mô tuyệt đối) cho phép hệ thống loạt AR sử dụng quy mô tuyệt đối chính xác cao AS-80, cung cấp độ chính xác cao và đo độ phân giải cao.

2D / 3D MnhiềuĐánh giá

Easson ba loạt máy đo thị giác có thể hợp tác với UK Renishaw đầu dò cảm ứng chính xác cao cho phép đo đa chiều 2D / 3D.Các phép đo 3D của đầu dò có thể được trộn với các phép đo 2D của hệ thống hình ảnhHệ thống tọa độ tương tự được sử dụng cho phép đo 2D / 3D trong sự kết hợp hoàn hảo và dễ dàng.
