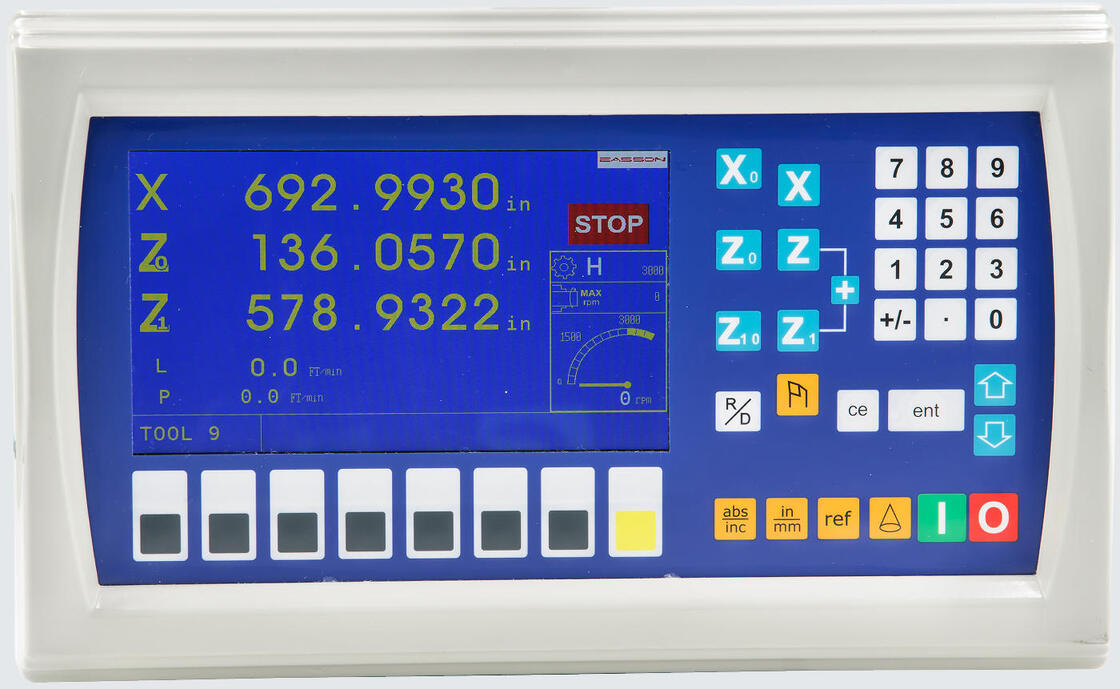

Hệ thống đọc kỹ thuật số 3 trục của máy tiện tốc độ không đổi Easson ES-14B

Giới thiệu sản phẩm

Hệ thống đọc số kỹ thuật số tốc độ không đổi Easson ES-14B là một màn hình LCD DRO chuyên nghiệp được thiết kế đặc biệt cho các ứng dụng gia công tiện chính xác.Không giống như các bộ đọc số kỹ thuật số truyền thống chỉ hiển thị vị trí trục, ES-14B tích hợp điều khiển tốc độ trục chính, giám sát tốc độ cắt bề mặt tuyến tính và phản hồi bộ mã hóa, cho phép người vận hành duy trì điều kiện gia công tối ưu trong quá trình tiện.Hệ thống hỗ trợ điều khiển tốc độ bề mặt không đổi (CSS), cho phép tốc độ trục chính tự động điều chỉnh theo đường kính phôi trong quá trình gia công. Điều này đảm bảo tốc độ cắt không đổi, cải thiện chất lượng hoàn thiện bề mặt và tuổi thọ dao cụ.gia công linh kiện ô tô

Với các chức năng thông minh dành riêng cho máy tiện như tổng hợp trục Z, bộ nhớ bù dao và chuyển đổi hiển thị bán kính/đường kính, ES-14B cải thiện đáng kể hiệu quả gia công và giảm lỗi người vận hành.Được thiết kế cho môi trường công nghiệp, hệ thống DRO tuân thủ các tiêu chuẩn EMC quốc tế, đảm bảo hoạt động đáng tin cậy trong các xưởng máy công cụ.Các tính năng chính

Kiểm soát tốc độ bề mặt không đổi (CSS)Hệ thống đọc số ES-14B tự động điều chỉnh tốc độ trục chính dựa trên đường kính trục X hiện tại để duy trì tốc độ cắt không đổi trong quá trình tiện.Tính năng này cải thiện:

hiệu quả gia côngđộ ổn định cắttuổi thọ dao cụchất lượng hoàn thiện bề mặtgia công linh kiện ô tô

Điều khiển RPM tự động và thủ côngDRO cung cấp hai chế độ điều khiển trục chính:Chế độ RPM TỰ ĐỘNG

Tốc độ trục chính được điều khiển tự động theo tốc độ cắt bề mặt tuyến tính đã đặt trước.Chế độ RPM THỦ CÔNGTốc độ trục chính được điều khiển bằng núm điều chỉnh tốc độ của DRO.

Hệ thống điều khiển linh hoạt này cho phép người vận hành chọn chế độ hoạt động phù hợp nhất tùy thuộc vào nhiệm vụ gia công.

Điều khiển biến tần trục chính 0-10V

ES-14B xuất tín hiệu điều khiển tương tự 0-10V trực tiếp đến biến tần trục chính, cho phép điều khiển tốc độ trục chính bằng điện tử chính xác.

Điều này cho phép tích hợp liền mạch với các hệ thống truyền động máy tiện hiện đại.

• Hiển thị tốc độ cắt bề mặt tuyến tính

• DRO trực tiếp hiển thị tốc độ cắt tuyến tính (m/phút) trong quá trình gia công, cho phép người vận hành giám sát điều kiện cắt theo thời gian thực.

• Chức năng tổng hợp trục Z và Z1

• Đối với các máy tiện lớn được trang bị hai bộ mã hóa dọc, ES-14B hỗ trợ tổng hợp trục, cho phép kết hợp các giá trị đọc của trục Z và Z1 và hiển thị dưới dạng một giá trị duy nhất.

Điều này cải thiện độ chính xác định vị dao cụ.

Ứng dụng

Hệ thống DRO tốc độ không đổi ES-14B được sử dụng rộng rãi trong:

gia công tiện chính xác

xưởng cắt kim loạisản xuất khuôn mẫugia công linh kiện ô tô

tiện linh kiện hàng không vũ trụ

sản xuất cơ khí nói chung

Thông số kỹ thuật

Mã sản phẩm

ES14B CSSố trụcBốn trục

Hiển thị trục

1μm, 5μm

Đầu vào tín hiệuTín hiệu vuông góc A / BNguồn điện

110 Volt - 220 Volt

Trọng lượng (kg)2.5Đầu vào tối đa

2 MB Hz

Nhiệt độ hoạt động

0°C - 45°C

• Nhiệt độ lưu trữ

• -40°C - 55°C

• Độ ẩm tương đối

• ≤ 95%

• Đầu vào

• 2 hoặc 3 bộ mã hóa tuyến tính

Tiêu chuẩn EMC

Chân 3

—

Không sử dụng / Dự trữ

Chân 4

—

Không sử dụng / Dự trữ

Đầu vào tín hiệu cảm biến Hall
