Thông tin chi tiết sản phẩm:
|
| tên: | 3 trục Dro cho Bridgeport Mill | Từ khóa: | Đầu đọc kỹ thuật số DRO |
|---|---|---|---|
| Ứng dụng: | phay, máy tiện, máy mài, máy khoan | ngôn ngữ: | 20 tùy chọn |
| độ phân giải màn hình: | 0,1µm, 0,5µm, 1µm, 5µm | kích thước LCD: | 7 inch |
| nguồn cung cấp điện: | 110V / 220V | Tín hiệu đầu ra: | TTL |
| Điểm nổi bật: | Bộ đọc kỹ thuật số 3 trục Easson,Bộ đọc kỹ thuật số 7 inch 3 trục,Bộ đọc kỹ thuật số ES 14B cho phay |
||

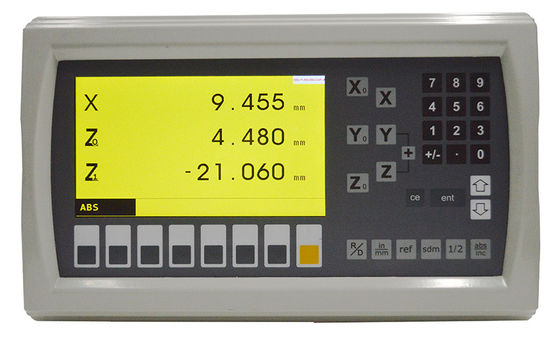

Easson 7 Inch 3 axis Đơn vị đọc kỹ thuật số cho máy xay xoắn
Bảng giới thiệu sản phẩm
ES-14B, ra mắt vào năm 2018, đã được thiết kế bởi Easson để cung cấp cho thị trường thế giới một "Tất cả trong một và đầy đủ các tùy chọn" Đọc kỹ thuật số.Trong ES-14B nó thực sự có thể chọn các ứng dụng cần thiết ((Milling, Vòng xoắn, xô, khoan, máy nghiền, cắt dây) trực tiếp trong quá trình thiết lập DRO.
Dòng ES-14B được chứng nhận CE và được sản xuất theo Hệ thống Quản lý Chất lượng Toàn bộ (TQM)).
Thông số kỹ thuật
| Loại mô hình | ES-14B | ||
| Số trục | Ba trục, bốn trục | ||
| Trình hiển thị trục | 0.1μm, 0.5μm, 1μm, 5μm | ||
| Nhập tín hiệu | Tín hiệu A / B bình phương | ||
| Cung cấp điện | 110 Voltage - 220 Voltage | ||
| Trọng lượng (kg) | 2.5 | ||
|
Nhập tối đa |
2 MB Hz | ||
| Nhiệt độ hoạt động | 0°C - 45°C | ||
| Nhiệt độ lưu trữ | -40°C - 55°C | ||
| Độ ẩm tương đối | ≤ 95% | ||
| Các đầu vào | 2, 3 hoặc 4 bộ mã hóa tuyến tính | ||
| Tiêu chuẩn EMC |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
Thiết bị thử nghiệm EMC
Để đảm bảo tất cả các sản phẩm Easson DRO có thể vượt qua tiêu chuẩn EMC tiêu chuẩn đặc điểm kỹ thuật, chúng tôi có một bộ đầy đủ của EMC thử nghiệm ESD miễn dịch kiểm tra.
Xét nghiệm lão hóa
Kiểm tra lão hóa có thể xác minh các khiếm khuyết trong quy trình, thiết kế, vật liệu và các khía cạnh khác của các thiết bị điện tử trước khi chúng rời khỏi nhà máy.rất quan trọng đối với các công ty để sửa đổi thiết kế sản phẩm trong thời gian, để các sản phẩm có thể được bán sau khi chúng già và ổn định, do đó cải thiện chất lượng sản phẩm và uy tín thị trường.
Mô tả sản phẩm
Hệ thống đọc số
Các thông số cơ bản trong ES-14B được bao gồm như sau:
| Hành động trung tâm, 1/ 2) |
| Metric / inch Hiển thị (mm / Inch) |
| Đơn vị định giá (ABS / INC) |
| Tắt nguồn Bộ nhớ (30 subdata) |
| 199 phụ số |
| Bộ nhớ tham chiếu (REF) |
| Xây dựng trong máy tính |
| Chiều kính vòng tròn pitch (PCD) |
| Định vị lỗ đường (LHOLE) |

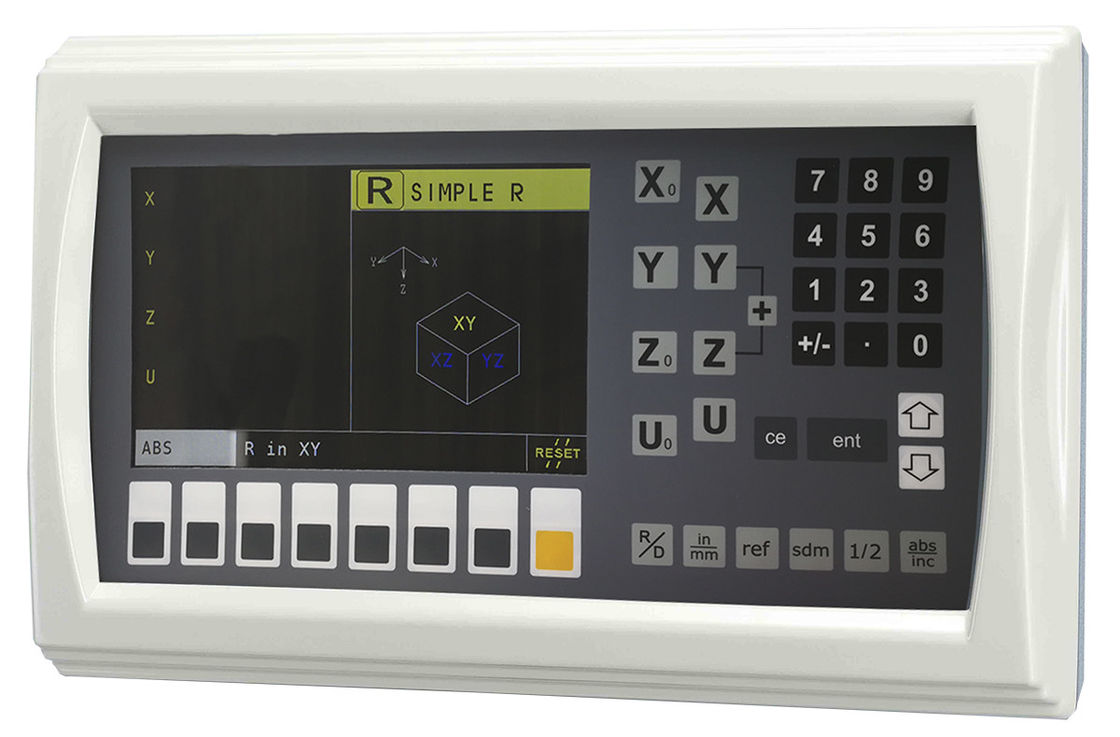

| Đơn giản️R️Chức năng |
| Mượt mà️R️Chức năng |
| Bồi thường lỗi tuyến tính |
| Bồi thường lỗi phi tuyến tính |
| Tổng hợp trục Z |
| Hiển thị tốc độ trục |
| Chức năng Bluetooth (Tự chọn) |
| Chức năng vị trí thất bại điện (Chỉ hoạt động với Easson Absolute Linear Scale) |
ES-14B là một tất cả trong một và đầy đủ các tùy chọn DRO mà có các chức năng cụ thể rất quan trọng để máy nâng cấp, chẳng hạn như bù phi tuyến tính, hiển thị tốc độ trục...và nhiều tính năng quan trọng khác mà làm cho nó một giải pháp lý tưởng để trang bị cho nhiều loại máy công cụ khác nhau.
Để đảm bảo rằng DRO có thể vượt qua kiểm tra EMC, kỹ sư phát triển một loại điện mới khác để thay thế cho chiếc cũ ((tranh biến).
Chuyển nguồn cung cấp điện Ưu điểm:
1. Kích thước nhỏ và trọng lượng nhẹ
2. Hiệu quả năng lượng cao
3. Khả năng nhiệt làm việc thấp và độ tin cậy cao
4Thiết bị lọc EMI tích hợp cho nguồn cung cấp điện, với mức độ tích hợp cao

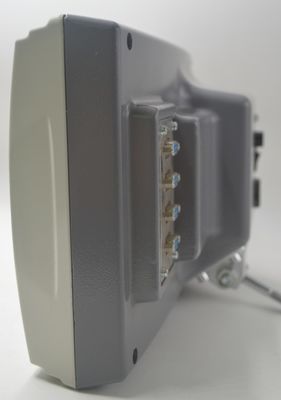

Giao diện kết nối
| Mã PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| TTL Signal | --- | 0V | --- | GND | --- | A | 5V | B | R |
| Cáp | --- | Cam | --- | Đất | --- | Màu vàng |
